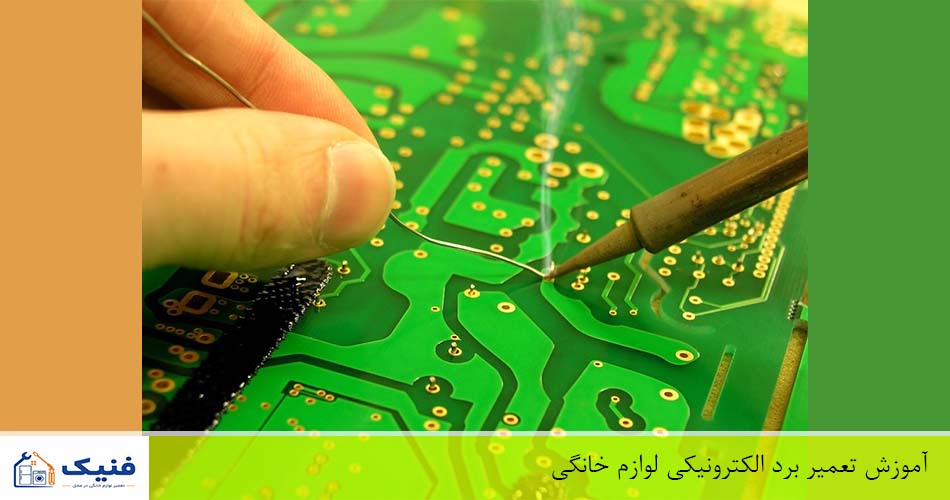

آموزش تعمیر برد الکترونیکی لوازم خانگی | راهنمای جامع عیب‌یابی

آیا تا به حال برایتان پیش آمده که ماشین لباسشویی یا یخچال خانه‌تان به دلیل یک نوسان برق ساده از کار بیفتد و تعمیرکار هزینه‌ای گزاف برای تعویض کل برد طلب کند؟ واقعیت این است که در بسیاری از مواقع، برد الکترونیکی دستگاه شما نیاز به تعویض ندارد و تنها با تعویض یک خازن یا مقاومتِ چند هزار تومانی، دوباره به چرخه کار بازمی‌گردد.

در این راهنما، ما بدون پیچیدگی‌های غیرضروری، الفبای تعمیرات برد لوازم خانگی را بررسی می‌کنیم. چه قصد دارید به عنوان یک تکنسین حرفه‌ای وارد این بازار پرسود شوید و چه می‌خواهید از پسِ عیب‌یابی بردهای خانگی خود برآیید، این آموزش نقطه شروع مسیر شماست. در ادامه با شناخت دقیق قطعات و ابزارهایی که هر تعمیرکار باید در جعبه‌ابزارش داشته باشد، همراه ما باشید.

۱. شناخت اجزای اصلی؛ بردهای الکترونیکی چگونه کار می‌کنند؟

نقش برد الکترونیکی به عنوان مغز متفکر لوازم خانگی

برد الکترونیکی در هر وسیله خانگی، به مثابه سیستم عصبی مرکزی آن عمل می‌کند. این قطعه که از مجموعه‌ای از مدارهای چاپی و قطعات ریز و درشت تشکیل شده است، وظیفه دریافت فرمان‌های کاربر، پردازش آن‌ها و ارسال دستورات نهایی به موتور، پمپ‌ها و شیرهای برقی را بر عهده دارد. بدون یک برد سالم، دستگاه شما حتی اگر مکانیک بسیار قدرتمندی داشته باشد، عملاً بی‌استفاده خواهد بود.

درک این موضوع که برد چگونه جریان برق را مدیریت می‌کند، اولین گام برای هر کسی است که می‌خواهد تعمیرات را به صورت اصولی آغاز کند. شما باید بدانید که این مغز متفکر چگونه ولتاژ ورودی ۲۲۰ ولت را به ولتاژهای کاری بسیار پایین‌تر (مانند ۵ یا ۱۲ ولت) تبدیل کرده و از طریق پردازنده مرکزی، عملیات‌های مختلف را زمان‌بندی می‌کند. شناخت این فرآیند به شما کمک می‌کند تا به جای تعویض قطعات سالم، دقیقاً همان بخشی را پیدا کنید که در زنجیره پردازش دچار اختلال شده است.

در واقع، بردهای مدرن امروزی از سیستم‌های حفاظتی پیچیده‌ای برخوردارند که در هنگام نوسان برق، دستور خاموشی فوری صادر می‌کنند تا از سوختن سایر قطعات جلوگیری شود. شناختِ دقیق این سیستم‌های حفاظتی، به شما دیدِ عمیقی نسبت به چراییِ کار نکردن یک دستگاه می‌دهد و باعث می‌شود قبل از هر دست‌کاری، بدانید دقیقاً به دنبال چه چیزی بگردید.

معرفی قطعات کلیدی: خازن‌ها، مقاومت‌ها، دیودها و ترانس‌ها

بر روی هر برد الکترونیکی، قطعاتی با عملکردهای متفاوت کنار هم چیده شده‌اند که شناسایی آن‌ها برای هر تکنسین حیاتی است. مقاومت‌ها جریان برق را محدود می‌کنند، خازن‌ها وظیفه ذخیره و آزادسازی انرژی را بر عهده دارند و دیودها اجازه می‌دهند جریان تنها در یک جهت حرکت کند. اگر یکی از این قطعات دچار نشت یا سوختگی شود، کل سیستم با اختلال مواجه می‌شود.

در دنیای تعمیرات، اکثر خرابی‌های رایج مربوط به خازن‌های الکترولیتی است که به دلیل حرارت زیاد، باد کرده یا دچار نشت می‌شوند. تشخیص این قطعات معیوب از طریق بررسی ظاهری یا تست با ابزار، بخش بزرگی از فرآیند عیب‌یابی را تشکیل می‌دهد. علاوه بر این، ترانس‌ها نقش حیاتی در تبدیل سطح ولتاژ دارند و بررسی سلامت آن‌ها می‌تواند شما را به قلب تپنده بخش تغذیه برد برساند.

برای سهولت در شناسایی، می‌توانید از لیست زیر به عنوان چک‌لیست اولیه استفاده کنید:

• خازن‌ها: کنترل نوسانات و فیلتر کردن جریان.
• مقاومت‌ها: محدود کردن جریان در مسیرهای حساس.
• ترانزیستورها: سوئیچینگ و تقویت سیگنال‌های پردازنده.
• آی‌سی‌ها: مرکز پردازش فرمان‌ها و اجرای برنامه‌های دستگاه.

آشنایی با آی‌سی‌های (IC) فرمان و نحوه عملکرد آن‌ها

آی‌سی‌ها یا تراشه‌های فرمان، قلب تپنده هر برد هستند. این قطعات سیاه رنگ کوچک که ده‌ها پایه دارند، تمامی برنامه‌های شستشو، دما و زمان‌بندی را مدیریت می‌کنند. زمانی که شما یک دکمه را روی پنل دستگاه فشار می‌دهید، سیگنال این دکمه مستقیماً به آی‌سی اصلی ارسال شده و پس از پردازش، دستورات لازم به سایر بخش‌ها صادر می‌گردد.

یکی از بزرگترین ترس‌های تعمیرکاران مبتدی، کار با آی‌سی‌هاست؛ اما باید بدانید که خرابی آی‌سی معمولاً آخرین مرحله عیب‌یابی است. بسیاری از اوقات، آنچه به نظر می‌رسد خرابی آی‌سی باشد، در واقع قطعی در مسیرهای ارتباطی یا خرابی قطعات پیرامون آن است که باعث شده تغذیه مناسب به این تراشه نرسد. همیشه پیش از آنکه به فکر تعویض آی‌سی باشید، ولتاژهای تغذیه آن را چک کنید.

در نهایت، برای کار با این قطعات حساس، شما به تجربه‌ای نیاز دارید که فقط با تمرین روی بردهای اوراقی به دست می‌آید. یادگیری نحوه لحیم‌کاری دقیق پایه‌های آی‌سی بدون ایجاد اتصال کوتاه، مهارتی است که شما را از یک تعمیرکار معمولی به یک متخصص واقعی تبدیل می‌کند. سعی کنید همیشه یک برد قدیمی را در کنار خود داشته باشید و باز و بسته کردن آی‌سی‌ها را روی آن تمرین کنید.

۲. لیست ابزارهای ضروری برای ورود به دنیای تعمیرات برد

مولتی‌متر؛ ابزار اصلی برای تست جریان و ولتاژ

مولتی‌متر به عنوان چشم دوم یک تعمیرکار الکترونیک عمل می‌کند؛ بدون این دستگاه، شما در واقع در تاریکی مطلق به دنبال خرابی می‌گردید. این ابزار دقیق به شما اجازه می‌دهد تا پارامترهای نامرئی نظیر ولتاژ (Voltage)، جریان (Current) و مقاومت (Resistance) را به صورت اعداد قابل خواندن روی صفحه نمایش مشاهده کنید. در تعمیرات برد لوازم خانگی، مولتی‌متر دیجیتال با قابلیت اندازه‌گیری ظرفیت خازن و تست دیود، از نان شب برای شما واجب‌تر است.

هنگام خرید یا استفاده از مولتی‌متر، حتماً به دقت (Accuracy) دستگاه و سرعت پاسخ‌دهی آن توجه کنید. در بردهای حساس امروزی، یک خطای کوچک در اندازه‌گیری می‌تواند شما را به بیراهه ببرد. برای مثال، هنگام تست یک خازن، اگر مولتی‌متر شما قابلیت اندازه‌گیری ظرفیت (Farad) را نداشته باشد، شما فقط می‌توانید متوجه اتصال کوتاه بودن آن بشوید، اما نمی‌توانید متوجه افت ظرفیت خازن شوید؛ موضوعی که خود به تنهایی عامل بیش از ۶۰ درصد خرابی‌های بردهای لوازم خانگی است.

نکته طلایی در استفاده از مولتی‌متر این است که همیشه پیش از تست قطعات حساس، از تخلیه کامل شارژ الکتریکی خازن‌های بزرگ اطمینان حاصل کنید. ورود ناگهانی ولتاژ ذخیره شده به داخل مولتی‌متر در حالت اهم‌متر، می‌تواند در یک ثانیه آی‌سی‌های داخلی مولتی‌متر شما را بسوزاند و دستگاهتان را از کار بیندازد. همیشه با متانت و حوصله، ابتدا دستگاه را در حالت مناسب تنظیم کرده و سپس پراب‌ها را به نقاط مورد نظر متصل کنید.

هویه و تجهیزات لحیم‌کاری حرفه‌ای

لحیم‌کاری هنر اتصال قطعات به برد است و برای اجرای این هنر، داشتن هویه‌ای با قابلیت تنظیم دما یک ضرورت انکارناپذیر است. بردهای لوازم خانگی به دلیل چندلایه بودن، نسبت به حرارت بیش از حد بسیار حساس هستند؛ اگر دمای هویه شما بیش از حد بالا باشد، به راحتی مسیرهای مسی (Tracks) برد بلند شده و جدا می‌شوند که تعمیر آن گاهی غیرممکن است. یک ایستگاه لحیم‌کاری (Soldering Station) که امکان تنظیم دقیق دما را به شما می‌دهد، بهترین سرمایه‌گذاری برای شروع کار است.

علاوه بر هویه، انتخاب نوک هویه مناسب و استفاده از سیم‌لحیم مرغوب (ترجیحاً با درصد قلع و سرب استاندارد) تفاوت بین یک تعمیر تمیز و یک فاجعه بصری را رقم می‌زند. روغن لحیم و فلاکس‌های باکیفیت نیز نقش کلیدی در پخش شدن یکنواخت قلع و جلوگیری از اکسیداسیون دارند. در جدول زیر، تفاوت بین ابزارهای پایه و حرفه‌ای برای یک کارگاه کوچک آورده شده است تا بدانید در هر مرحله چه انتظاری داشته باشید:

هیتر هوای گرم و کاربرد آن در جداسازی قطعات SMD

با پیشرفت تکنولوژی، قطعات دیپ (DIP) یا همان قطعات پایه‌دار جای خود را به قطعات اس‌ام‌دی (SMD) داده‌اند که مستقیماً روی سطح برد لحیم می‌شوند. برای تعویض این قطعات ریز که گاهی ابعادشان به اندازه یک دانه کنجد است، استفاده از هویه معمولی نه تنها کارساز نیست، بلکه خطرناک نیز هست. هیتر هوای گرم (Hot Air Rework Station) با دمیدن باد گرم کنترل شده، قلع اطراف پایه قطعات را ذوب کرده و اجازه می‌دهد قطعه بدون آسیب به برد، جدا شود.

مهارت در کار با هیتر، ترکیبی از تنظیم دمای باد و میزان فشار هواست. اگر فشار باد بیش از حد زیاد باشد، قطعات سبک ممکن است از روی برد به اطراف پرتاب شوند و اگر دما پایین باشد، قطعه به خوبی آزاد نشده و ممکن است پدهای مسی برد کنده شوند. پیشنهاد ما این است که همیشه قبل از کار روی برد اصلی مشتری، این کار را بر روی بردهای ضایعاتی تمرین کنید تا «قلق» فاصله گرفتن نازل هیتر از قطعه دستتان بیاید.

در نهایت، همیشه از مایع فلاکس مخصوص هیتر استفاده کنید تا انتقال حرارت به بهترین شکل صورت گیرد. استفاده از این ابزار برای جداسازی آی‌سی‌های بزرگ نیز ضروری است؛ کافیست دور تا دور پایه‌های آی‌سی را با فلاکس بپوشانید و با حرکت دایره‌ای ملایم هیتر، قلع‌ها را همزمان ذوب کنید. این ابزار نه تنها سرعت کار شما را چند برابر می‌کند، بلکه باعث می‌شود کیفیت تعمیرات شما به استاندارد کارخانه‌ای نزدیک شود.

۳. مراحل اصولی عیب‌یابی بردهای الکترونیکی (گام‌به‌گام)

بررسی چشمی؛ اولین قدم در تشخیص سوختگی و قطعی

شاید تعجب کنید، اما بیش از ۴۰ درصد خرابی‌های بردهای لوازم خانگی با یک نگاه دقیق و بدون نیاز به هیچ ابزار پیچیده‌ای قابل تشخیص هستند. اولین کاری که هر تکنسین خبره انجام می‌دهد، بررسی دقیق برد با چشم و گاهی با یک ذره‌بین قوی است. به دنبال تغییر رنگ در فیبر مدار چاپی، آثار دوده، خازن‌های باد کرده یا قطعاتی که ترک خورده‌اند بگردید. بوی سوختگی نیز یکی از نشانه‌های واضح است که شما را مستقیماً به سمت ناحیه آسیب‌دیده هدایت می‌کند.

در این مرحله، باید به دنبال قطعاتی بگردید که در ظاهر سالم به نظر می‌رسند اما ممکن است اتصال کوتاه داخلی داشته باشند. نگاه خود را به زیر برد نیز معطوف کنید؛ گاهی اوقات اکسیداسیون ناشی از نفوذ رطوبت در محیط‌های مرطوب (مانند آشپزخانه) باعث قطع شدن مسیرهای مسی بسیار نازک می‌شود. این قطعی‌های مویرگی که اغلب با چشم غیرمسلح به سختی دیده می‌شوند، عامل اصلی بسیاری از خطاهای «ارتباط» در دستگاه‌ها هستند.

به یاد داشته باشید که بررسی چشمی تنها محدود به قطعات نیست؛ کانکتورها و سوکت‌های متصل به برد را نیز چک کنید. شل شدن یک سوکت یا زنگ‌زدگی پین‌های آن می‌تواند باعث انتقال ناصحیح جریان شده و دستگاه را در وضعیت «خطا» قرار دهد. همیشه قبل از اینکه به سراغ پیچیدگی‌های مدار بروید، این موارد ساده اما حیاتی را بررسی کنید؛ چرا که بسیاری از اوقات، مشکل تنها با یک تمیزکاری ساده یا محکم کردن یک سوکت برطرف می‌شود.

تست منبع تغذیه (Power Supply)؛ ریشه بسیاری از خرابی‌ها

منبع تغذیه، بخشی از برد است که برق ۲۲۰ ولت شهری را به ولتاژهای مستقیم (DC) مورد نیاز پردازنده تبدیل می‌کند. اگر این بخش کار نکند، برد به هیچ وجه روشن نمی‌شود. برای عیب‌یابی، ابتدا باید مسیر ورود برق را دنبال کنید؛ فیوز، وریستورها و پل دیود در ابتدای این مسیر قرار دارند. اگر فیوز سوخته است، هرگز بلافاصله آن را با فیوز جدید تعویض نکنید؛ زیرا این نشان می‌دهد که قطعه‌ای در مسیر تغذیه اتصال کوتاه کرده و فیوز به درستی عمل کرده است.

در این مرحله استفاده از مولتی‌متر در حالت تست ولتاژ DC الزامی است. شما باید خروجی‌های ترانس یا آی‌سی سوئیچینگ را اندازه‌گیری کنید تا مطمئن شوید ولتاژهای ۵، ۱۲ یا ۲۴ ولت (بسته به مدل دستگاه) در نقاط مشخص وجود دارند. اگر ولتاژ خروجی نوسان دارد، احتمالاً خازن‌های صافی در بخش ثانویه تغذیه خشک شده‌اند و قادر به فیلتر کردن نوسانات نیستند.

برای درک بهتر فرآیند تست، به این نکته توجه کنید که بخش تغذیه معمولاً از بقیه مدار با یک خط فرضی (بخش گرم یا Hot و بخش سرد یا Cold) جدا شده است. همیشه سعی کنید ابتدا در بخش Cold تست‌ها را انجام دهید تا از سلامت ولتاژهای خروجی مطمئن شوید. اگر خروجی ندارید، آنگاه به سراغ بخش گرم بروید. [Image of electronic power supply circuit diagram] این نقشه به شما کمک می‌کند تا تفاوت بین بخش‌های مختلف تغذیه و نقاط تست ولتاژ را به صورت بصری درک کنید.

روش‌های ردیابی مسیرهای جریان روی برد (تست بوق)

هنگامی که قطعه‌ای مشکوک به خرابی است، باید مطمئن شوید که آیا این قطعه به خوبی با سایر بخش‌ها در ارتباط است یا مسیر اتصال آن قطع شده است. در اینجا قابلیت «تست بوق» (Continuity Test) مولتی‌متر به کمک شما می‌آید. وقتی دو سر پراب را به دو نقطه از یک مسیر سالم متصل می‌کنید، دستگاه صدای بوق ممتد ایجاد می‌کند که به معنای وجود ارتباط الکتریکی کامل است.

این روش برای پیدا کردن قطعی‌های مخفی در برد بسیار عالی است. برای مثال، اگر برق به آی‌سی اصلی نمی‌رسد، شما باید از پایه خروجی ترانس شروع کنید و مسیر مسی را تا پایه آی‌سی با تست بوق دنبال کنید. هرجا که بوق قطع شد، یعنی در آن نقطه قطعی وجود دارد. این روش نیاز به صبر و دقت دارد، به خصوص در بردهای چند لایه که مسیرها در لایه‌های میانی پنهان هستند.

گاهی ممکن است بوق ضعیف باشد یا مقاومت بالایی نشان دهد؛ این نشان‌دهنده وجود خوردگی یا اکسیداسیون در مسیر است که مانع عبور جریان کافی می‌شود. در این موارد، حتی اگر مسیر قطع کامل نشده باشد، باز هم برد ممکن است درست کار نکند. شما می‌توانید با استفاده از یک تکه سیم مسی نازک (سیم‌جامپر)، مسیر آسیب‌دیده را ترمیم کنید و دوباره پایداری ولتاژ را در آن نقطه تست کنید.

نحوه تست قطعات در مدار و خارج از مدار

یک اشتباه رایج تعمیرکاران مبتدی، تست کردن قطعات در داخل خودِ مدار است. بسیاری از قطعات (مانند ترانزیستورها یا دیودها) اگر در داخل مدار تست شوند، به دلیل وجود مسیرهای موازی، اعداد اشتباهی روی مولتی‌متر نشان می‌دهند. به عنوان یک قاعده کلی، اگر از سلامت یک قطعه مطمئن نیستید، همیشه یک پایه آن را از برد آزاد کنید تا بتوانید با اطمینان کامل آن را اندازه‌گیری کنید.

برای تست خازن‌ها، حتماً از دستگاه ESR متر یا مولتی‌متر با قابلیت تست ظرفیت استفاده کنید. خازنی که ظرفیت آن از محدوده مجاز (معمولاً ۱۰ تا ۲۰ درصد خطا) کمتر شده باشد، باید بدون قید و شرط تعویض شود. همچنین برای تست دیودها، آن‌ها را در جهت مستقیم و معکوس بررسی کنید؛ دیود سالم باید در یک جهت مقاومت نشان دهد و در جهت دیگر هیچ جریانی عبور ندهد.

در نهایت، برای اینکه به صورت اصولی پیش بروید، این چک‌لیست تست قطعات را همیشه کنار دستتان داشته باشید:

• دیود: تست راهنمایی در یک جهت (هدایت) و قطع در جهت دیگر.
• ترانزیستور: تست اتصال پایه بیس با کلکتور و امیتر (مانند دو دیود پشت‌به‌پشت).
• خازن الکترولیتی: اندازه‌گیری ظرفیت و مقاومت داخلی (ESR).
• رله‌ها: شنیدن صدای تق‌تق هنگام اعمال ولتاژ تحریک و تست کنتاکت‌های خروجی.

۴. نکات ایمنی و استانداردهای حفاظتی در حین تعمیر

تخلیه بار الکتریکی و جلوگیری از آسیب به قطعات حساس

بدن انسان می‌تواند حامل الکتریسیته ساکن باشد که حتی اگر حس نشود، برای قطعات حساس روی برد (مانند میکروکنترلرها) مرگبار است. این تخلیه ناگهانی یا به اصطلاح ESD، می‌تواند باعث سوختن بخشی از مدار منطقی برد شود که بازسازی آن تقریباً غیرممکن است. همیشه پیش از لمس برد، با استفاده از یک دستبند آنتی‌استاتیک (ESD Wrist Strap) که به زمین متصل شده است، بار الکتریکی بدن خود را تخلیه کنید.

علاوه بر بدن، محیط کار نیز باید استانداردهای لازم را داشته باشد. استفاده از یک پد آنتی‌استاتیک روی میز کار، از انتقال الکتریسیته ساکن به برد جلوگیری می‌کند. اگر این تجهیزات را ندارید، حداقل قبل از شروع کار، دستان خود را به یک قطعه فلزی بزرگ متصل به ارت (مانند بدنه فلزی یخچال) بزنید. به خاطر داشته باشید که قطعات جدید (قطعات یدکی) را نیز تا لحظه استفاده، داخل کیسه‌های محافظ آنتی‌استاتیک نگهداری کنید.

نکته آخر در این بخش، توجه به دما و رطوبت محیط است. رطوبت بسیار پایین باعث افزایش تولید الکتریسیته ساکن می‌شود. در روزهای خشک و سرد زمستانی، احتمال آسیب دیدن قطعات در اثر تخلیه ساکن بسیار بیشتر است؛ بنابراین رعایت نکات ایمنی در این فصول باید با وسواس بیشتری انجام شود تا از خسارت‌های ناخواسته جلوگیری گردد.

کار با جریان برق و رعایت نکات ایمنی فردی

تعمیرات برد یعنی سر و کار داشتن مستقیم با ولتاژهای خطرناک. همیشه فرض را بر این بگیرید که برد برق‌دار است، مگر آنکه خلافش ثابت شود. هنگام تست برد در حالت روشن، از تماس مستقیم دست با نقاط حساس خودداری کنید و ترجیحاً از پراب‌های مخصوص که دارای عایق مناسب هستند استفاده نمایید. هرگز با دست خیس یا روی سطوح مرطوب با بردهای الکترونیکی کار نکنید.

استفاده از ترانس ایزوله (Isolation Transformer) برای تغذیه برد در حین تست، یکی از ایمن‌ترین روش‌ها برای تکنسین‌های حرفه‌ای است. این دستگاه برق شهر را ایزوله می‌کند و در صورت اتصال کوتاه یا تماس دست با بخش‌های برق‌دار، خطر برق‌گرفتگی شدید را به شدت کاهش می‌دهد. اگر قصد دارید به صورت جدی وارد این کار شوید، تهیه یک ترانس ایزوله بهترین تصمیم برای حفظ سلامتی شماست.

در نهایت، همیشه یک کپسول آتش‌نشانی پودری کوچک در کارگاه خود داشته باشید. اگرچه احتمال آتش‌سوزی در بردهای خانگی پایین است، اما در صورت خرابی قطعاتی مثل خازن‌های بزرگ یا ترانس‌های فرکانس بالا، احتمال دود کردن و ایجاد جرقه وجود دارد. آراستگی محیط کار و دور نگه داشتن مواد قابل اشتعال از میز کار، ساده‌ترین اما مهم‌ترین قانون ایمنی است که یک تعمیرکار حرفه‌ای هرگز آن را نادیده نمی‌گیرد.

۵. اشتباهات رایجی که باعث نابودی برد می‌شوند

استفاده از ولتاژ نامناسب و آسیب به مسیرهای ظریف

یکی از بزرگترین اشتباهات که باعث می‌شود یک بردِ «نیمه‌سالم» به یک برد «غیرقابل‌تعمیر» تبدیل شود، اعمال ولتاژ بیش از حد در هنگام تست است. برای مثال، اگر در بخش تغذیه از یک منبع تغذیه متغیر استفاده می‌کنید و ولتاژ را بدون کنترل افزایش می‌دهید، می‌توانید کل مدارات منطقی ۵ ولتی را بسوزانید. همیشه قبل از اتصال ولتاژ، مسیرها را بررسی کنید تا مطمئن شوید قطعه‌ای که ولتاژ به آن اعمال می‌شود، ظرفیت تحمل آن را دارد.

اشتباه رایج دیگر، جابه‌جا زدن سوکت‌هاست. در بسیاری از بردهای ماشین لباسشویی، چندین کانکتور مشابه وجود دارند که ممکن است در جای اشتباه قرار گیرند. همیشه قبل از جدا کردن اتصالات، از برد عکس بگیرید یا کانکتورها را با ماژیک علامت‌گذاری کنید. این کار کوچک، شما را از فاجعه اتصال کوتاه که در لحظه روشن کردن دستگاه رخ می‌دهد، نجات خواهد داد.

نکته حرفه‌ای: همیشه ولتاژ تست را از کم شروع کرده و به آرامی افزایش دهید. اگر در حین افزایش ولتاژ، جریان مصرفی (Current Draw) به طور ناگهانی بالا رفت، بلافاصله منبع تغذیه را قطع کنید؛ این یعنی یک اتصال کوتاه در مدار وجود دارد.

لحیم‌کاری غیراصولی و اتصال کوتاه ناخواسته

قلع‌کاری بیش از حد (پل زدن بین پایه‌ها) یکی از خطاهای کلاسیک در تعمیرات است. وقتی بین دو پایه آی‌سی پل قلع ایجاد می‌شود، در ظاهر دیده نمی‌شود اما در عملکرد دستگاه اختلال ایجاد می‌کند. پس از هر لحیم‌کاری، با یک ذره‌بین یا دوربین موبایل (حالت زوم) بین پایه‌ها را چک کنید تا از عدم وجود اتصالات ناخواسته مطمئن شوید.

استفاده از هویه‌های بی‌کیفیت با نوک‌های فرسوده نیز می‌تواند باعث ایجاد جرقه یا انتقال حرارت ناهمگون شود. اگر قلع روی برد به خوبی پخش نمی‌شود، اصرار بیش از حد نکنید؛ ابتدا سطح را با فلاکس پاک کنید. عجله در لحیم‌کاری بزرگترین دشمن کیفیت است. به یاد داشته باشید که یک تعمیر خوب، تعمیری است که حتی صاحب دستگاه هم متوجه نشود که روی برد دستکاری شده است.

در نهایت، استفاده از سیم‌لحیم‌های ارزان قیمت و غیر استاندارد که حاوی ناخالصی هستند، در درازمدت باعث اکسید شدن محل لحیم و ایجاد مقاومت اضافی می‌شود. همیشه از سیم‌لحیم‌های برندهای شناخته شده استفاده کنید. برای اطمینان از کیفیت، می‌توانید پس از اتمام کار، با اسپری خشک (Cleaner) محل لحیم‌کاری را از آثار روغن و فلاکس اضافه پاک کنید تا ظاهر برد مانند روز اول درخشان و تمیز باقی بماند.

نتیجه‌گیری

تعمیر بردهای الکترونیکی لوازم خانگی، ترکیبی از دانش علمی، مهارت عملی و البته صبر و حوصله است. همان‌طور که در این راهنما بررسی کردیم، با شناخت دقیق قطعات، داشتن ابزارهای مناسب و رعایت گام‌های اصولی عیب‌یابی، می‌توانید از بسیاری از تعویض‌های پرهزینه جلوگیری کنید. این مسیر نه تنها به نفع جیب شما یا مشتریانتان است، بلکه با جلوگیری از دور انداختن بردهای قابل تعمیر، به حفظ محیط‌زیست نیز کمک شایانی می‌کند.

به یاد داشته باشید که هیچ تعمیرکاری از روز اول متخصص نبوده است. تمامِ کسانی که امروز در این صنعت حرفی برای گفتن دارند، ساعت‌ها روی بردهای اوراقی تمرین کرده‌اند، شکست خورده‌اند و از خطاهای خود درس گرفته‌اند. پیشنهاد می‌کنیم با بردهای ساده‌تر شروع کنید و به مرور دانش خود را در زمینه نقشه خوانی و تحلیل مدارات پیچیده‌تر گسترش دهید. امیدواریم این راهنما، نقشه راه روشنی برای ورود شما به دنیای جذاب تعمیرات بردهای الکترونیکی باشد.
